60型盘扣脚手架搭建流程

盘扣式脚手架搭建步骤规范图解，以60体系盘扣式脚手架搭建为例：

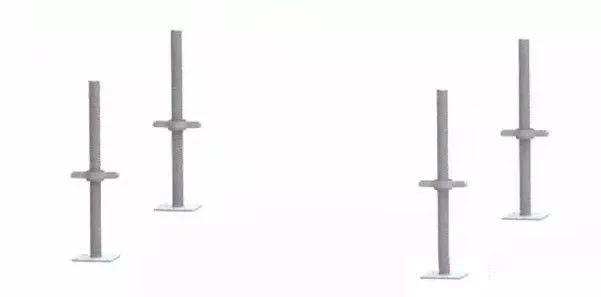

1、可调底托

依脚手架配置图尺寸放样后，将可调底座排列至定点。

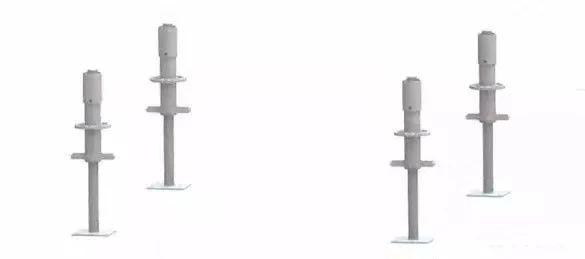

2、将标准基座的主架套筒部分朝上套入可调底座上方，标注基座下缘需完全置入扳手受力平面的凹槽内。

3、第一层横杆

将横杆头套入圆盘小孔位置使横杆前端抵住立杆圆管，再以楔形销贯穿小孔敲紧固定。

4、起步立杆

未加装（连接棒）的立杆统称为[起步立杆]，依下图所示将[起步立杆]长端插入标准基座的套筒中。检查孔的位置查看[起步立杆]是否插入套筒底部。[起步立杆]仅使用在第一层搭搭接，第二层往上均使用[对接立杆]。

5、第二层横杆

如下图所示，依据步骤3安装第二层横杆。

6、第一层斜杆

将[斜杆]全部依顺时针或全部依逆时针方向组搭，如下图。将[斜杆]套入圆盘大孔位置，使斜杆头前端抵住主架圆管，再以斜楔销贯穿大孔敲紧固定。注意：斜杆具有方向性，方向相反即无法搭接。

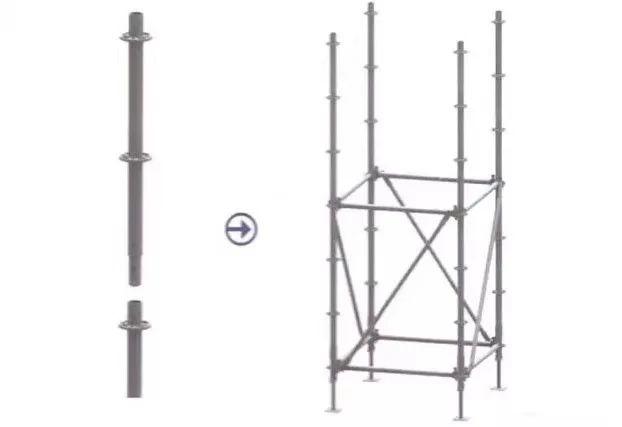

7、对接立杆

[对接立杆]以（连接棒）链接，如下图所示将连接棒插入下层管中即可。

*若需使用[对接立杆插销]则务必检查圆盘对齐孔是否在同一方向。

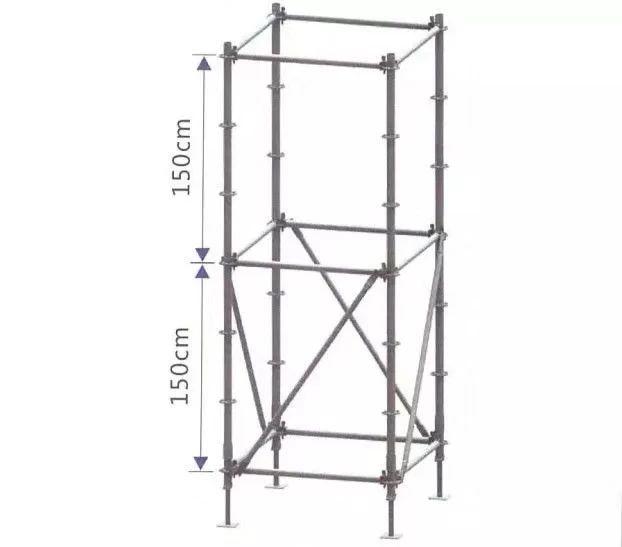

8、第三层横杆

如下图位置，依据步骤3安装第三层横杆。

9、第二层斜杆：

如下图所示，依据步骤6组搭方式，和第一层相同方向搭接第二层[斜杆]。

*若第一层为逆时针方向组装，则第二层以上的斜杆同样需以逆时针方向组装。

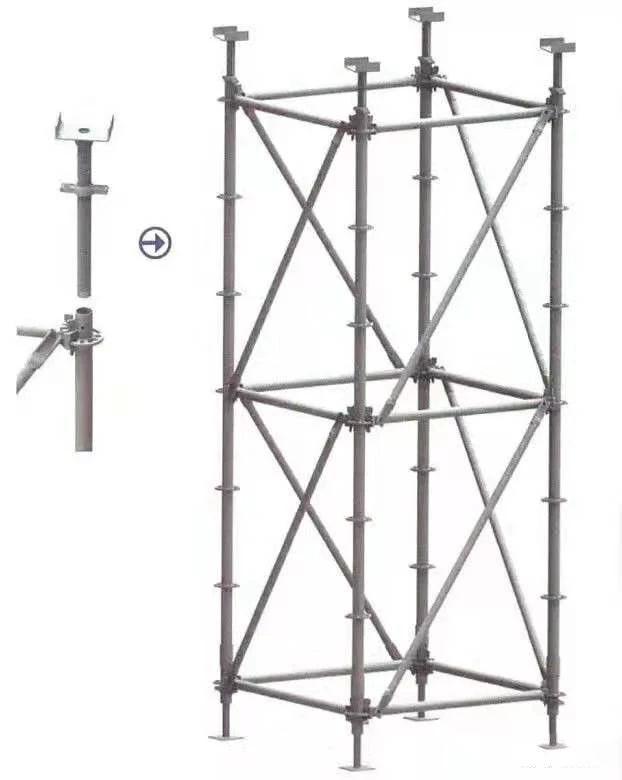

10、U型调整座

如下图所示，将[U型调整座]丝管插入立杆管中，再以扳手调整至所需要高度。
